產品簡介： |
 |

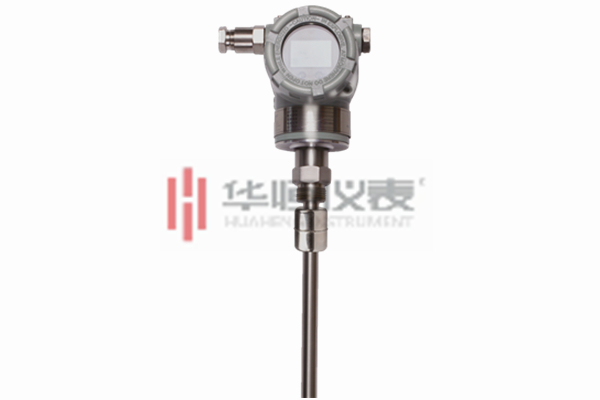

SMT3151磁致伸縮液位計是西安華恒儀表制造有限公司研發的新型液位測量儀表用于液體液位、界面連續測量。
磁致伸縮液位/界位變送器使用的是一種物理現象——磁致伸縮原理設計而成的。 |
|
工作原理： |
具體工作原理如下：在一根非磁性的傳感管內裝一根精細的磁致伸縮線，在磁致伸縮線的一端連接著壓磁傳感器，該壓磁傳感器每秒鐘發出10個電流脈沖信號給磁致伸縮線并計時，該電流脈沖沿著磁致伸縮線向下傳送，產生一個向下運動的環形磁場，該環形磁場同磁性浮子的磁場產生相互作用，在磁致伸縮線上產生一個扭應力波，這個扭應力波以已知的速度從浮子的位置沿著磁致伸縮線向上下兩端傳送，知道壓磁傳感器接受到這個扭應力波信號為止。通過計時電路可知道起始電流脈沖波和返回扭應力波間的時間間隔，根據時間間隔大小可判斷出浮子的位置，由于浮子總是浮在液面上，因此即可以準確的判斷出液面的位置。
隨著科學技術的迅猛發展，高新技術在各行業中得到了廣泛的應用，高科技含量的磁致伸縮液位傳感器，應用于各類儲罐的液位測量。該種液位儀具有精度高、環境適應性強、安裝方便等特點。因此，廣泛應用于石油、化工等液位測量領域，并逐漸取代了其它傳統的傳感器，成為液位測量中的精品。在中石油及中石化的成品油流通行業，對油罐油量的測量大多采用人工爬罐，投尺進行測量。用帶有重錘的米制鋼帶卷尺或帶有刻度的標尺計量，手工記錄讀數，人工查表換算，.后得到油量數據。這種測量方法不僅勞動強度大，同時存在不安全因素，也無法保證精度。磁致伸縮液位計很好的解決了以上問題并能夠提供高達毫米級的測量精度，在各個領域得到廣泛的應用。 |
|
產品特性： |
SMT系列磁致伸縮液位計分為柔性探桿型，硬質探桿型，外浮筒隔離探測三個系列，表體包含兩個主要的部分：電子部分和傳感部分，SMT系列磁致伸縮液位計其優點表現在：
1.可靠性強：由于磁致伸縮液位計采用波導原理，無機械可動部分，故無摩擦，無磨損。整個變換器封閉在不銹鋼管內，和測量介質非接觸，傳感器工作可靠，壽命長。
2.精度高：由于磁致伸縮液位計用波導脈沖工作，工作中通過測量起始脈沖和終止脈沖的時間來確定被測位移量，因此測量精度高，分辨率優于0.01%FS，這是用其它傳感器難以達到的精度。
3.安全性好：磁致伸縮液位計的防爆性能高，本安防爆，使用安全，特別適合對化工原料和易燃液體的測量。測量時無需開啟罐蓋，避免人工測量所存在的不安全性。
4.磁致伸縮液位計易于安裝和維護簡單：磁致伸縮液位儀一般通過罐頂已有管口進行安裝，特別適用于地下儲罐和已投運儲罐的安裝，并可在安裝過程中不影響正常生產。
5.便于系統自動化工作：磁致伸縮液位計的二次儀表采用標準輸出信號，便于微機對信號進行處理，容易實現聯網工作，提高整個測量系統的自動化程度。
傳感部分：探桿的直徑為5/8”，末端密封，探桿的內部是空心的，裝有精密的磁致伸縮線。探桿除了可以裝載磁致伸縮線之外，還可以裝.多8個RTD溫度傳感器，用于檢測溫度，探桿的.大長度可以做到23米，6米以上全部采用軟纜結構。
電子部分：外殼采用鋁合金或者304不銹鋼材質，為雙腔式（即變送部分與接線部分分離），其中一腔為微處理模塊和電路板，微處理模塊帶操作按鍵，另一腔為接線柱。在電路板和探桿處理板之間有一根線相連接，此線在無廠家授權的情況下，請不要擅自松動。 |
|
|
名稱 |
參數 |
名稱 |
參數 |
|
供電電源 |
24V±2.4VDC/220V |
輸出紋 |
≤20Mv |
|
工作溫度 |
-40℃-320℃ |
顯示型制 |
液晶顯示/不帶顯示 |
|
濕度限制 |
SAMA |
負載能力 |
4~20mA 輸出：負載能力≤500Ω；
0~5V 輸出；控制器負載≥5KΩ |
|
壓力限制 |
2000psig |
測桿材料 |
0Cr18Ni9Ti、1Cr18Ni9Ti、襯四氟 |
|
.大量程 |
0.3m~18.1m |
電子倉外殼 |
1Cr18Ni9Ti 或者鋁防爆外殼. |
|
溫度輸出 |
0-8 個溫點 |
溫引線方式 |
a.屏蔽電纜線連接， b.航空插頭連接
c.接線端子連接 |
|
輸出形式 |
4~20mA、0~5V、HART、RS-485 |
防爆認證 |
ExdIIBT5、ExiaIIBT5、ExdIICT5 |
|
線性誤差 |
優于±0.02%FS； |
防護等級： |
IP65 |
|
輸出溫漂 |
50ppm/℃ |
極性保護 |
二極管串聯在回路里 |
|
產品功耗 |
≤50mA |
診斷 |
通過HART 協議或AMS 協議在線診斷，
|
|
輸出紋波 |
≤20Mv |
極性保護 |
二極管串聯在回路里 |
|
