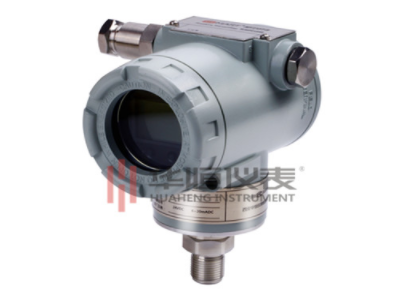

壓力變送器采用先進的陶瓷技術，具有抗過載、抗沖擊能力，線性好，穩定性高，溫度范圍寬，耐腐蝕等特點。變送器在應用中是與導壓管相連接的，通常的做法，需要把導壓管和差壓變送器的接頭拆開，再接入壓力源進行校準。不過這樣做很麻煩，并且工作強度大，重要的問題是拆裝接頭時可能把導壓管扳斷或出現泄漏。



　　壓力變送器測量部分敏感部件采用全焊接結構，電子線路部分采用波峰焊接和接插件安裝方式，整體結構堅固、耐用，故障甚少。對大多數使用者而言，如發現敏感部件出現故障，一般無法自行修復，應與廠家咨詢更換其整體部件。下面，華恒儀表廠家給大家講解一下儀表敏感部件的檢查方法。



　　變送器測量部分產生的故障，都會引起無輸出或輸出不正常，因此應首先檢查變送器的測量敏感部件。



　　一、測量部分的檢查：



　　1、拆下法蘭，檢查敏感部件隔離膜片有無變形，破損和漏油現象發生。



　　2、拆下補償板，不取出敏感部件，檢查插針對殼體的絕緣電阻，在電壓不超過100V的情況下，絕緣電阻不應小于100M。



　　3、接通電路和氣路，當壓力信號為量程上限值時，關閉氣源，輸出電壓和讀數值應穩定不動。如果輸出電壓下降，則說明壓力變送器有泄漏，可用肥皂水檢查出泄漏部位。



　　二、電路部分的檢查：



　　接通電源，在給定輸入壓力信號后，檢查變送器輸出端電壓信號的狀態。若無輸出電壓，應首先檢查電源電壓是否正常；是否符合供電要求；電源與變送器及負載設備之間有無接線錯誤。如果變送器接線端子上無電壓或極性接反均可造成變送器無電壓信號輸出。



　　排除上述原因，則應進一步檢查放大器板線路中元件有無損壞問題；線路板接插件有無接觸不良現象，可采取對照正常儀表的測量電壓與故障儀表對應的測量電壓相比較的方法，確定故障點，必要的情況下可更換有故障的放大器板。



　　在對壓力變送器檢查時，對J型放大器板應特別要注意采取防靜電措施。
