一、概述

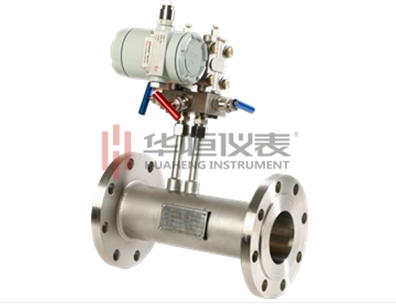

       v錐式流量計是20世紀80年代出現的一-種新穎差壓式流量計，它利用V錐體在流場中產生節流效應來測量流量。與普通節流件相比，它改變了節流布局，從中心節流改為環狀節流。實踐的使用證明，V錐流量計與-般差壓流量計相比，長期使用精度高、重復性高、安裝條件局限小、耐磨損、測量范圍寬、適合臟污介質、壓損小等優點。由于V錐體本身作為流場的整流器而成為一種具有獨特性能的新型流量傳感器。






       二、測量原理

       V錐流量流量計是一種新穎差壓式流量計，可..測量寬雷諾數范圍內的各種流量條件的流體。和其他差壓式流量計原理一樣，都是根據在封閉管道中連續流動的流體能量守恒的伯努利方程進行測量。對于理想流體，介質的流速與差壓的平方根成正比。

       v錐式流量計的節流件為一個懸掛在管道中夾的維形體。高壓P1取自錐體前流體未擾動(即未形成節流，流體未加速)的管壁;低壓P2取自后錐體中央，并通過內錐支承桿引至管外，其差壓△P的平方根與流量成正比。

       三、特點

       1.傳感器本體能對流體流態整形。

       2.量程比寬，精度高，重復性好。

       3.耐磨損、長期使用穩定性好。

       4所需直管段根矩，不需要在流量計的上游安裝流動調整器。

       5.流量計結構具有自清掃功能，不會產生臟河物的積垢，非常透用于服污流體的流量測量如焦?fàn)t煤氣。濕氣體等。

       6.內維體可以減弱被測介質差壓場中脈動振蕩的幅值從而減小差壓信號中的噪聲。

       7.無可動部件，可靠性好，安裝方便。

       8.當流體流經具有特殊廓形的內錐體時會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣從而減少它微磨損的可能性。9.壓力損小，適用于低靜壓流體的流量測量。

       四、主要技術參數

       1.不確定度: :0.5%， 士1%。2.量程比: 10:1。3.重復性優于:0.1%。

       4.直管段長度:上游0-3D，下有0一1D5.雷諾數范圍: 8x 10°-1x 10'6.管道通徑: 15mms D S 3600mm7.公稱壓力: PN≤42Mpa

       B.介質溫度: -250C≤t≤ 500C
