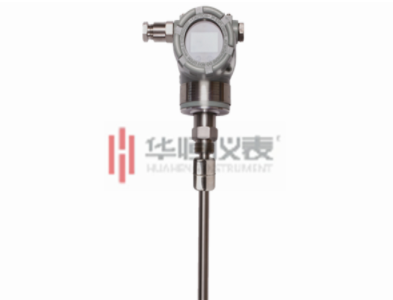

磁致伸縮液位計由三部分組成：探測桿，電路單元和浮子組成。具有HART協議，可遠程調整零點和量程。也可通過機殼內三個按鍵與LCD液晶進行各種參數調整。可組態的參數包括單位、顯示上下限、阻尼、平移修正、校準上下限、數模微調校正、恢復出廠設定。該液位計測量時，電路單元產生電流脈沖，該脈沖沿著磁致伸縮線向下傳輸，并產生一個環形的磁場。在探測桿外配有浮子，浮子沿探測桿隨液位的變化而上下移動。由于浮子內裝有一組永磁鐵，所以浮子同時產生一個磁場。當電流磁場與浮子磁場相遇時，產生一個“扭曲”脈沖，或稱“返回”脈沖。將“返回”脈沖與電流脈沖的時間差轉換成脈沖信號，從而計算出浮子的實際位置，測得液位。



　　磁致伸縮液位計安裝形式類型：



　　1.安裝方式一：（此種方式適用于大部分液罐測量）



　　可選用廠家提供的連接法蘭（或用戶特殊定制的法蘭），參照安裝方式一直接旋入液位傳感器中；



　　2.安裝方式二：（此種方式適用于開罐測量）



　　可選用廠家提供的傳感器支架與鎖緊螺母配件，將液位傳感器固定在所需安裝位置；



　　3.安裝方式三：（此種方式適用于開罐與密封罐測量）參照如下步驟進行：



　　a.先在所需安裝液位傳感器的罐蓋上加工一個M72X2螺紋孔，便于放入浮球；



　　b.將螺套（用戶選購）與液位傳感器密封連接；



　　c.將鎖緊環固定在距傳感器末端19mm處；



　　d.在螺套M72X2螺紋處用聚四氟乙烯生料帶作填充；



　　e.將裝好上述零件的傳感器旋入罐蓋中。



　　4.安裝方式四：（此種方式適用于測量高度可調整的開罐與密封罐測量）



　　參照如下步驟進行：



　　a.先將活動連接頭裝入傳感器測桿中，并將長度按液位高度調整好；



　　b.將螺套（用戶選購）與活動連接頭連接；



　　c.參照安裝方式三中的c、d、e步驟進行。



　　華恒儀表可以為您提供專業的磁致伸縮液位計選型建議和可靠的磁致伸縮液位計產品，有任何疑問可以致電180 9235 6836，我們會有專業的技術人員幫您解答，希望能帶給您幫助！
