產品介紹
一、概述：

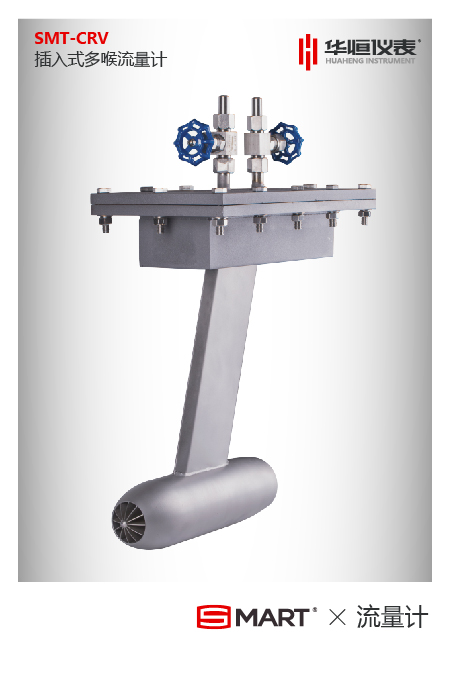

插入式多喉徑流量測量裝置是采用航空動力學原理和航空噴氣發動機進氣道設計技術，引入多喉徑流量傳感器入口流束面積變化和平均流速點變化的精確修正函數，用于解決大管徑空氣流量或水流量的精確計量。特別適合于火力發電廠的一次、二次風量的測量。
二、特點：
1、插入式多喉徑流量測量裝置根據現場工藝條件的不同分為雙喉徑和多喉徑兩種。雙喉徑適用于直管段較長，流場穩定的場合使用。多喉徑適用于直管段較短，流場不太穩定的場合使用。
2、壓損小。
由于該裝置是單點測性的測量元件，對管徑大于φ400mm的管徑其阻力損幾乎可以忽略不計。節能效果顯著。
3、直管段要求低
一般情況下，前直管段長度為0.7—1.5d，后直管段長度為0.5～1d。
4、可通過防堵吹掃裝置，進行在線吹掃維護。
5、差壓值大
由于本產品結構的獨特性，使其具有在小流速情況下，仍然能有一個較大的差壓值
(均可在kpa以上)。
6、信號穩定可靠，無脈動差壓信號。
由于采用了“多喉徑”結構，使得被測介質在各節流段有一個被“整流”的過程，最大限
度的消除了渦流的影響。
7、產品壽命長
產品采用316或1crl8ni9ti材料，在流體測量面均進行耐磨處理，壽命可達20～30年
8、體積小，安裝方便
只需在管道上開孔安裝即可，安裝法蘭隨機配給。
三、 技術指標：
1、工作壓力：—10kpa～3．5mpa(空氣：—10～200kpa，水：0—3．5mpa)
2、工作溫度：-40c～400c(水：5～90℃)
3、測量精度：±1％
4、量程比：1:5,1:10
5、安裝開孔尺寸：長：280～360，寬：80～150
6、適用范圍：直徑400mm以上管道。
7、適用介質：水、空氣、蒸汽、煤氣等介質。
四、結構形式
五、型譜規格及說明
| 型 譜 規 格 | 說 明 | ||||||
| SMT-DH | 多孔平衡節流裝置 | ||||||
| 介 質 | Y | 液體 | |||||
| Q | 氣體 | ||||||
| Z | 蒸汽 | ||||||
| 連接方式 | 1 | 法蘭連接管道式 | |||||
| 2 | 法蘭連接對夾式 | ||||||
| 3 | 直焊式 | ||||||
| 4 | 特殊定做結構 | ||||||
| 法蘭材質 | C | 碳鋼 | |||||
| S | 不銹鋼 | ||||||
| O | 其它 | ||||||
| 公稱壓力 | 025 | 0.25MPa | |||||
| 06 | 0.6MPa | ||||||
| 10 | 1MPa | ||||||
| … | …… | ||||||
| 400 | 40MPa | ||||||
| 公稱直徑 | －50 | DN50 | |||||
| －65 | DN65 | ||||||
| －80 | DN80 | ||||||
| … | …… | ||||||
| －3000 | DN3000 | ||||||
